1. 简介

1.1 功能简介

通过仪表盘，你可以设置【主指标】、【辅助指标】、并自由设置不同刻度区间的颜色，并可以为主指标和辅助指标加 tips

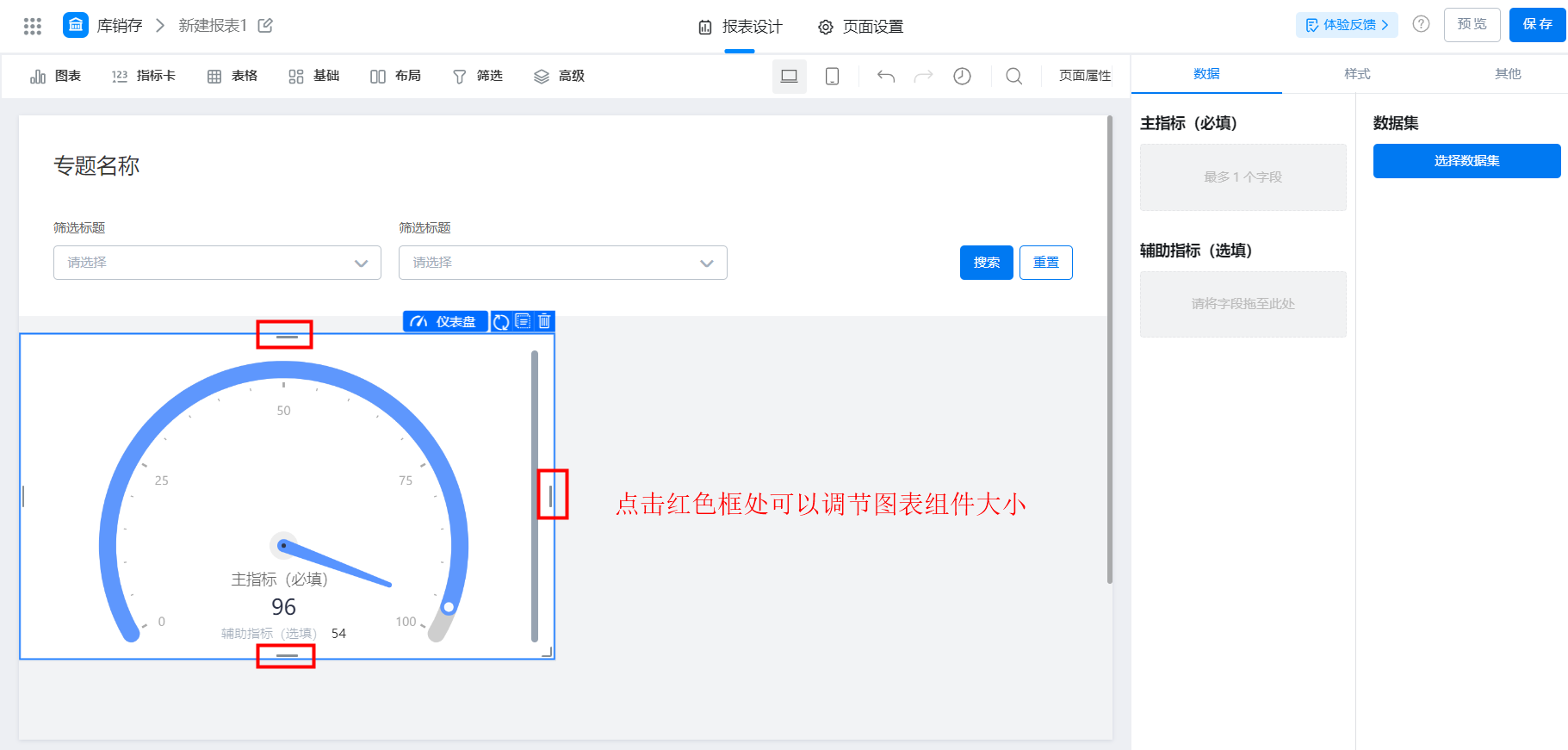

亮点：可以自行控制组件的大小和随意移动组件位置（靠左、居中、靠右）

1.2 基本要求

仪表盘的基本要求如下：

配置数据集

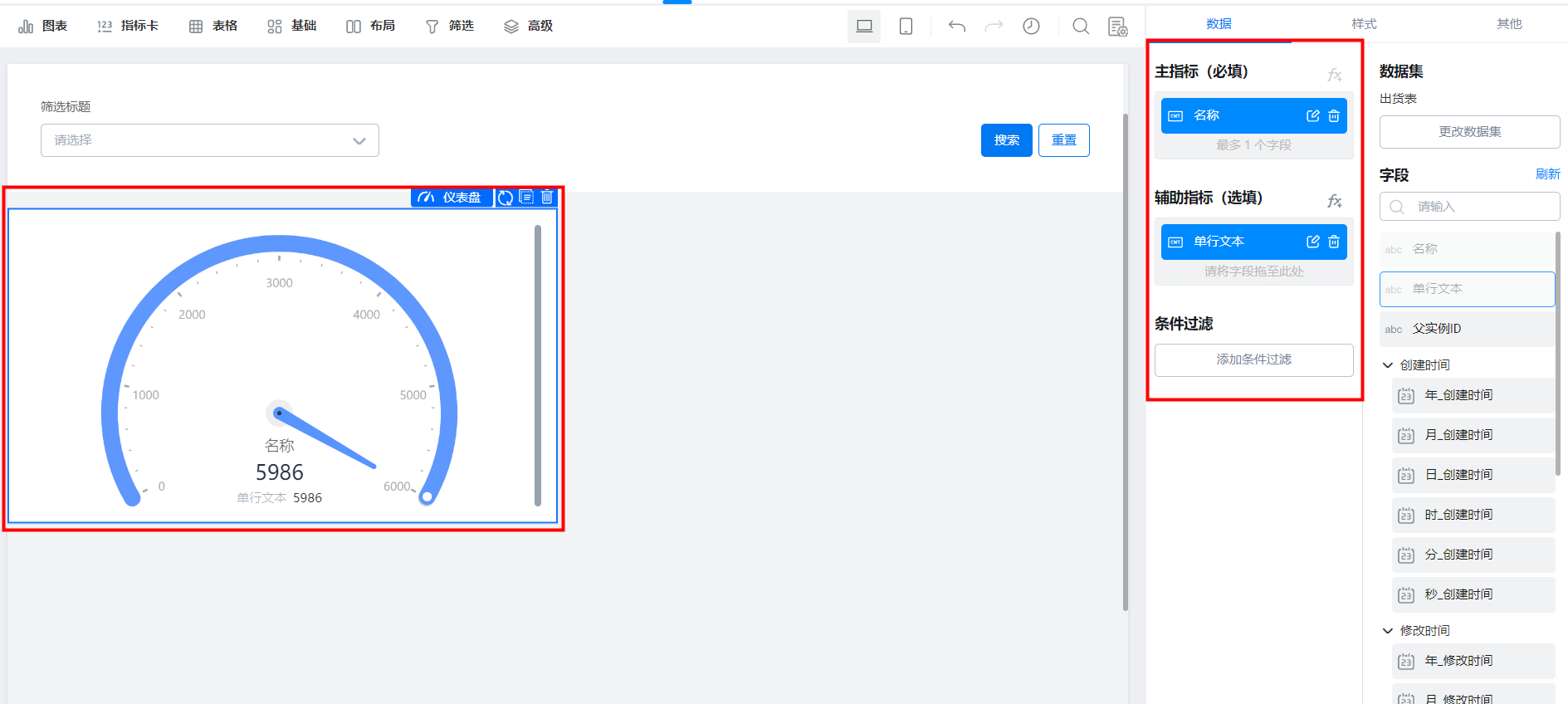

2.2 选择图表展示字段

将右边的字段拖动放到【主指标】、【辅助指标】上

• 主指标仅可有一个，辅助指标可以为多个（也可以不用设置）

选择数据

2.3 配置数据

可以查看柱线混合图的配置数据说明。

2.4 样式设置

2.4.1 颜色区间

• 单值颜色：只有一种颜色
• 颜色区间：颜色根据仪表盘上的数值来确定仪表盘刻度的颜色，如图：

颜色区间

2.4.2 刻度：设置表盘刻度

• 最小值：刻度区间最小值
• 最大值：刻度区间最大值
• 间距：两个刻度间距设置

配置刻度

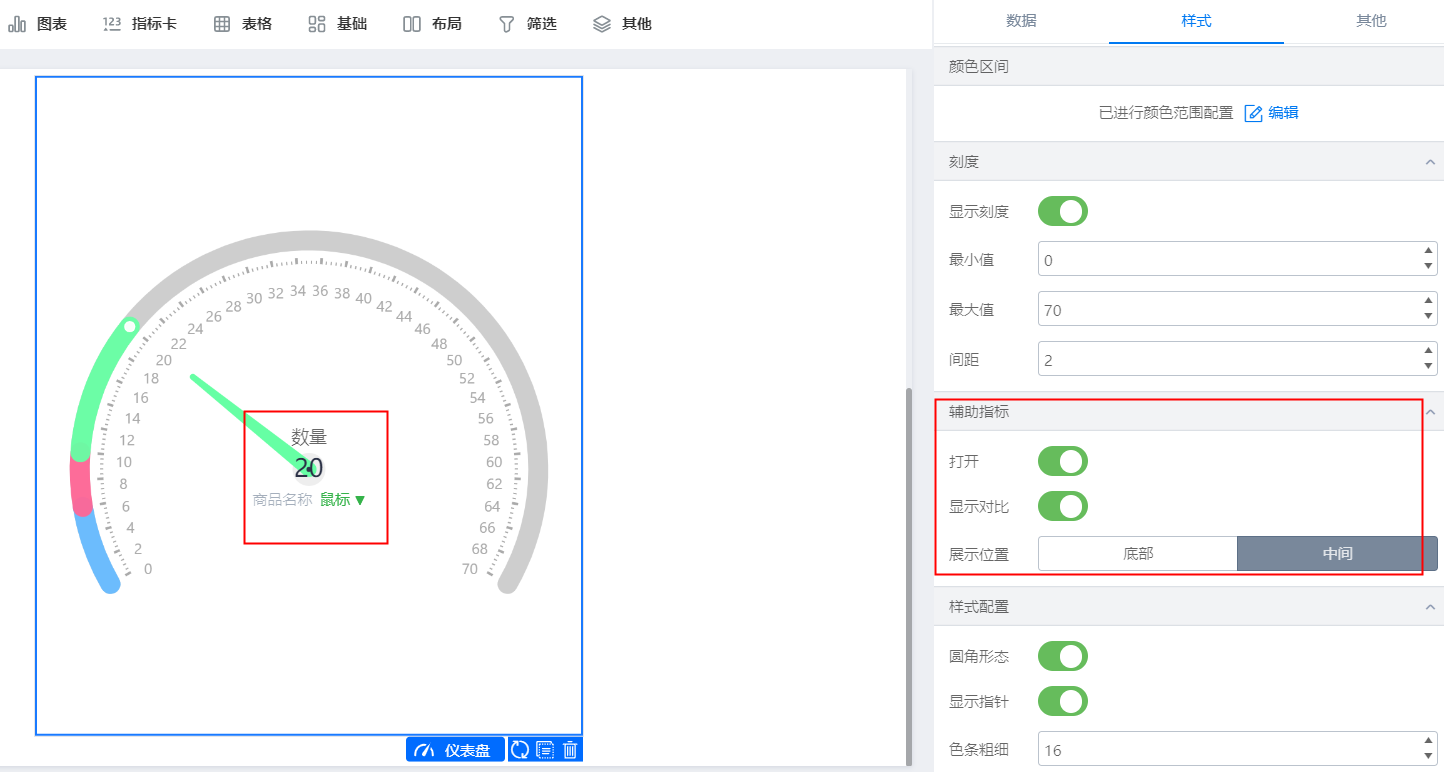

2.4.3 辅助指标：辅助指标设置

• 打开：是否展示辅助指标
• 显示对比：辅助指标相比主指标的情况对比，红涨绿跌
• 展示位置：指标展示在底部或中间

配置辅助指标

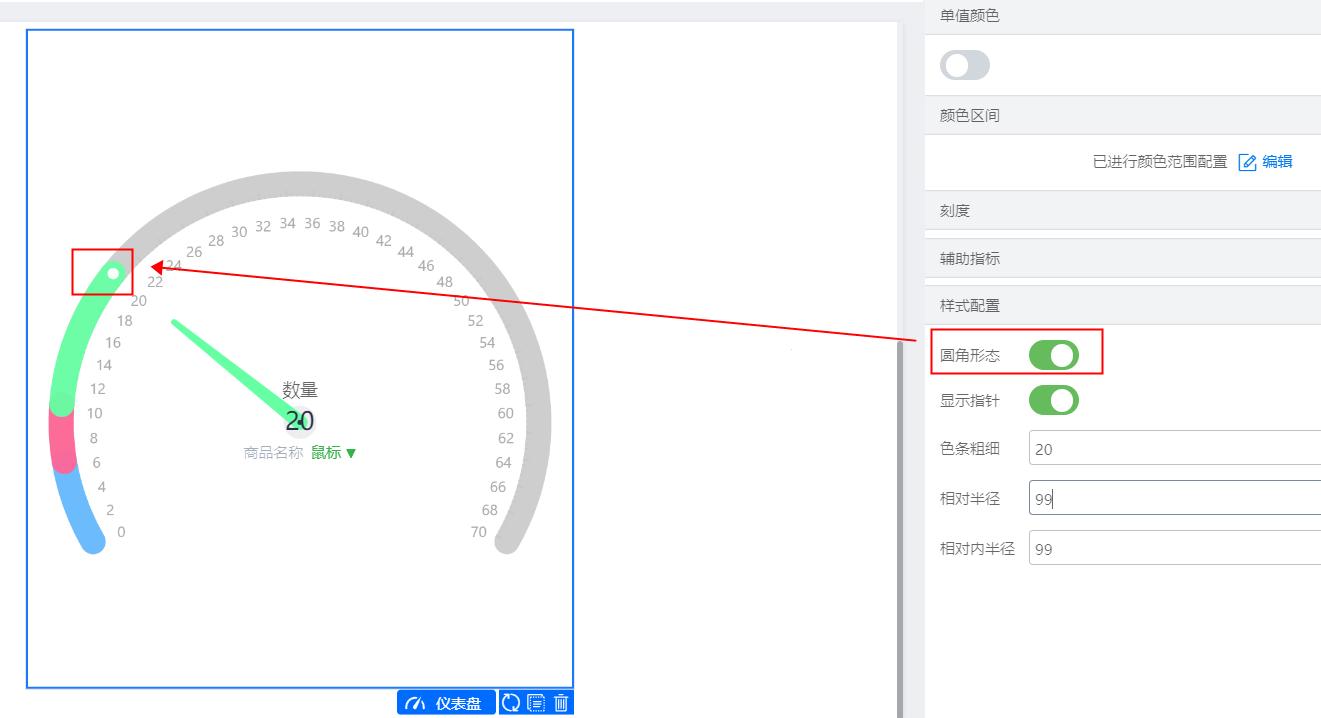

2.4.4 样式配置：配置仪表盘的一个形态

• 圆角形态：颜色区的一个圆圈

• 显示指针：是否显示仪表盘上的指针
• 色条粗细：颜色区粗细
• 相对半径：颜色区分的圈大小
• 相对内半径：刻度的圈大小

样式配置

3. 更多信息

4. 扩展阅读

​
